Método de las componentes rectangulares
Éste método consiste en proyectar cada una de las fuerzas a sumar sobre los dos ejes cartesianos (es decir descomponer cada fuerza en dos), luego hacer una suma de fuerzas por cada eje (obteniendo dos resultantes) y por último componer las dos fuerzas resultantes en una única fuerza.Ejemplo 1
Sumar las siguientes fuerzas:
Lo primero que hacemos es proyectar a cada fuerza sobre los dos ejes. Esto lo hacemos aplicando las relaciones trigonométricas seno y coseno, ya que en definitiva estamos buscando la longitud de los dos catetos de un triángulo rectángulo.
Luego hacemos la suma para cada eje y obtenemos así dos fuerzas resultantes. Si nos fijamos, la suma de fuerzas de cada eje es una suma común ya que se trata de vectores con una sola componente distinta de cero, por lo tanto lo planteamos como una sumatoria simple.

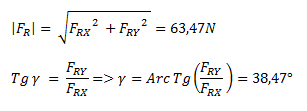

Por último componemos las dos fuerzas resultantes de cada eje en una sola fuerza. El módulo lo obtenemos como la raíz cuadrada del módulo de cada fuerza al cuadrado. El ángulo lo obtenemos a través de la función trigonométrica tangente (aplicando su inversa).
Ejemplo 2
Sumar las siguientes fuerzas:
En primer lugar proyectamos las fuerzas en los dos ejes y obtenemos las componentes rectangulares:
Como F1X nos queda en el sentido opuesto a nuestro sistema de referencia le ponemos signo negativo.
También podríamos haber tomado el ángulo desde el origen (165° en vez de 15°) y en ese caso el coseno ya nos da negativo (sin necesidad de cambiarle el signo).
Hacemos la sumatoria para cada eje:

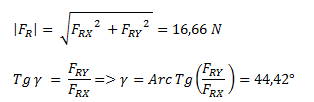

Componemos las fuerzas en una sola. Esto consiste en hallar el módulo y el largo de la tangente:
