Ejercicios de momento
Ejercicio 1

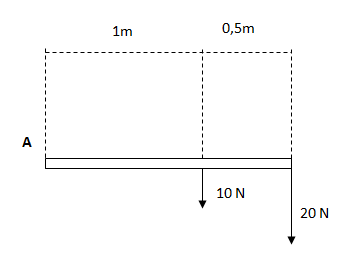

Calcular el momento total en el punto A.
Solución
Multiplicamos las fuerzas por la distancia al centro de giro. Como todas las fuerzas son perpendiculares al vector distancia no hay que calcular ninguna proyección. El sentido de ambas fuerzas es negativo ya que tienden a hacer girar a la barra en sentido horario.
Ejercicio 2

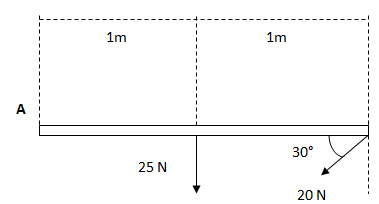

Calcular el momento total en el punto A.
Solución
Multiplicamos las proyecciones de las fuerzas en el eje vertical por la distancia al centro de giro. Tomamos como positivos los momentos que tienden a hacer girar a la barra en sentido antihorario y negativos a los que tienden a hacer girar a la barra en sentido horario.
Ejercicio 3

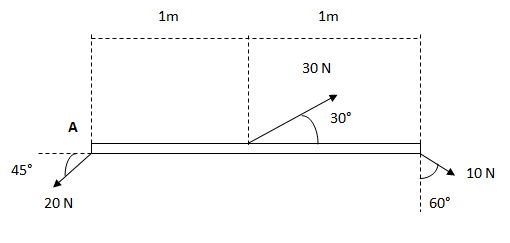

Calcular el momento total en el punto A.
Solución
Multiplicamos las proyecciones de las fuerzas en el eje vertical por la distancia al centro de giro. No consideramos la primera fuerza ya que su línea de acción pasa por el punto A.
