Ejercicios resueltos de capacidad equivalente

Ejercicio 1

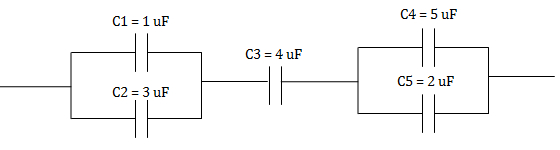

Calcular la capacidad equivalente del siguiente acoplamiento de capacitores.

Solución

Calculamos las capacidades equivalentes C₁₂ y C₄₅.





Luego calculamos la capacidad equivalente C_eq = C₁₂₃₄₅

Ejercicio 2

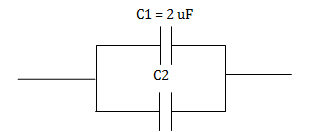

Calcular el valor de C2 para que la capacidad equivalente sea de 6 uF.

Solución

Calculamos la capacidad equivalente y despejamos C2.

Ejercicio 3

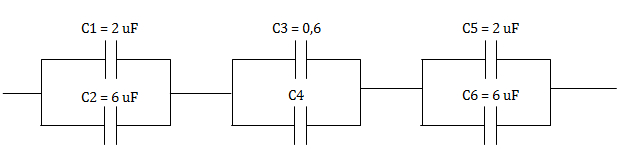

Calcular el valor de C4 para que la capacidad equivalente sea de 0,8 uF.

Solución

Calculamos la capacidad C₁₂ y C₅₆ y planteamos el circuito equivalente.





Planteamos la ecuación de la capacidad total equivalente y despejamos C₃₄.



Teniendo C₃₄ y C₃ podemos calcular el valor de C₄.
