Diagramas de cuerpo libre

Un diagrama de cuerpo libre muestra a un cuerpo aislado con todas las fuerzas (en forma de vectores) que actúan sobre él (incluídas, si las hay, el peso, la normal, el rozamiento, la tensión,  etc). No aparecen los pares de reacción, ya que los mismos están aplicados siempre en el otro cuerpo.

Ejemplos


1) Cuerpo sobre el piso con una fuerza ejercida sobre el mismo, además del peso y su normal.

Diagrama de Cuerpo Libre

2) Cuerpo sobre un plano inclinado con el peso, la fuerza normal y la fuerza de rozamiento hacia arriba. Para hacerlo más claro puede no dibujarse el cuerpo. Para resolver ejercicios de plano inclinado suele ser conveniente girar los ejes para que uno de ellos quede paralelo al plano.

Diagrama de Cuerpo Libre

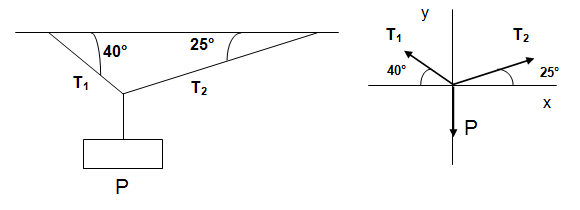

Diagrama de Cuerpo Libre
