Apoyos y reacciones de un cuerpo rígido
Los apoyos son los puntos a través de los cuales los cuerpos rígidos se fijan. Estos apoyos impiden o restringen el movimiento del cuerpo rígido en una o en varias direcciones.A través de los apoyos también se transmiten las reacciones, que son fuerzas opuestas a las ejercidas por el cuerpo rígido y que anulan a las fuerzas que ejerce el cuerpo, permitiendo así que el mismo se encuentre en equilibrio.
Dependiendo del tipo de apoyo, pueden restringirse uno, dos o tres grados de libertad.
Tipos de apoyo en el plano (2D)
Rodillos o patines
Los rodillos o patines son apoyos que restringen únicamente el movimiento perpendicular y por lo tanto tienen una sola fuerza de reacción. Se representan por un triángulo con rodillos debajo.
Fuerzas y reacciones: Presentan una única fuerza de reacción que es perpendicular.
Ejemplo: Un ejemplo son los apoyos mediante cilindros.
Pernos o pasadores
Los pernos o pasadores son apoyos que restringen movimientos en dos direcciones. El cuerpo no puede moverse verticalmente ni horizontalmente. Sin embargo puede girar. Se representan con un triángulo con líneas debajo.
Fuerzas y reacciones: Presentan dos fuerzas de reacción, una que impide el desplazamiento sobre cada eje.

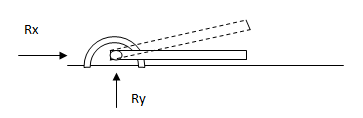

Ejemplo: Un ejemplo de este apoyo puede verse en una barra como la siguiente.
Empotramientos
Los empotramientos restringen tres grados de libertad. El cuerpo no puede moverse verticalmente, horizontalmente ni rotar.
Para resolver ejercicios de equilibrio es muy importante diferenciar el tipo de apoyo para saber cuales son las fuerzas de reacción que aparecen.
